Crie facilmente projetos arquitetônicos

O ArchiStation® é um software BIM profissional para elaboração de projetos arquitetônicos. Sua interface amigável e intuitiva possibilita a rápida criação e modelagem de edificações em ambiente tridimensional, gerando automaticamente Plantas, Cortes, Elevações, permite a exportação do projeto para o formato IFC, além de renderizações e tabelas de quantitativos de material.

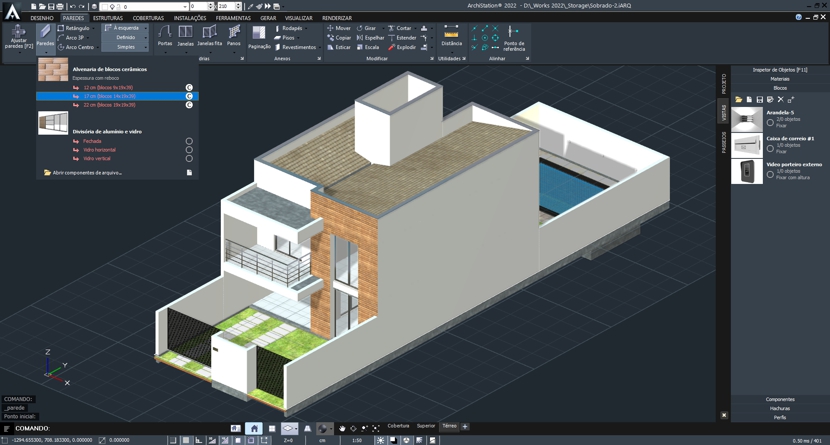

Captura de tela do ArchiStation 2023 PRO

Projete em ambiente tridimensional

O ArchiStation® possui integrado um sistema CAD 2D / 3D simultâneo de alto desempenho com objetos arquitetônicos parametrizados que permitem modelar rapidamente edificações residenciais, comerciais ou industriais.

Requisitos mínimos

Software:

  • Windows 8.1, 10 ou 11 ▪ Versão 64-bit

Hardware mínimo:

  • Processador Intel i3 ou 100% compatível, com velocidade mínima de 1.0 GHz;
  • 8 GB de memória RAM;
  • 10 GB de disco rígido;
  • Placa de vídeo dedicada com 2 GB de memória, resolução mínima 1280x800, compatível com as especificações OpenGL 1.1 ou posterior;
  • Mouse Microsoft ou compatível.

Hardware recomendado:

  • Processador Intel i7 ou i9 com velocidade de 3.4 GHz ou superior.
  • 16 GB de memória RAM (32 GB para projetos de grande porte);
  • 20 GB de disco rígido;
  • Placa de vídeo dedicada com 8 GB ou mais de memória, resolução Full HD 1920x1080, compatível com as especificações OpenGL 3.0 ou posterior;
  • Mouse Microsoft ou compatível.

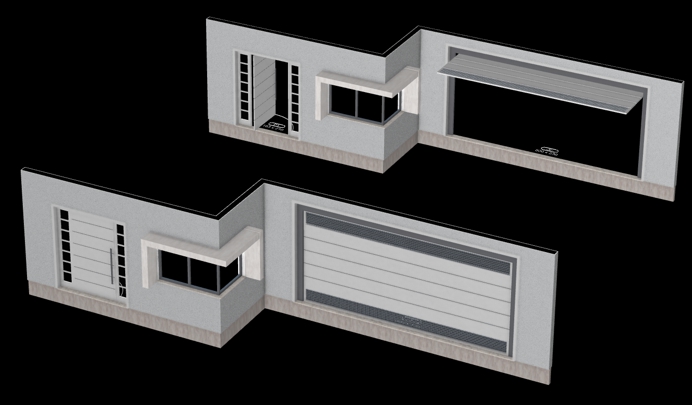

Adicione portas e janelas com folhas móveis em apenas um clique

Selecione a abertura na biblioteca e arraste para a posição desejada no projeto. Clique com o mouse para confirmar a inserção. Pronto!
A biblioteca do ArchiStation possui diversas esquadrias com folhas móveis, em vários estilos e materiais prontas para uso.

Com a categoria de componentes Janelas Fita também é possível adicionar facilmente janelas de canto no projeto.

Gerenciador de múltiplos pavimentos

Crie projetos com vários andares podendo repetir e intercalar tipos diferentes de pavimentos.

Insolação

Escolha a cidade, configure a direção Norte e obtenha a posição do Sol em qualquer hora ou época do ano. Você poderá realizar estudos de insolação com projeção de sombras e também verificar as regiões do céu onde o Sol será visível nos períodos de Solstícios de verão em vermelho, e inverno em azul, além da linha de equinócios.

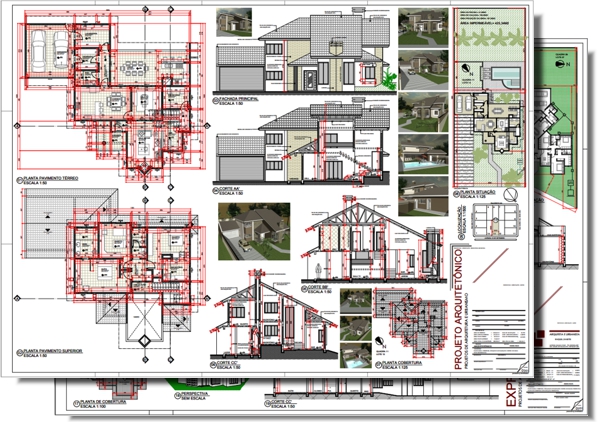

Gere automaticamente Plantas, Cortes e Elevações

A partir do modelo tridimensional o ArchiStation® pode gerar automaticamente Plantas baixas, Plantas de cobertura, Cortes e Elevações. Os desenhos gerados são vetoriais, ou seja, criados com objetos geométricos simples como linhas, arcos e outros elementos que podem ser editados pelo usuário.
As configurações para a geração podem ser ajustadas de acordo com suas preferências: a altura do plano corte, cores, espessura das penas e padrões de preenchimento com hachuras. As definições iniciais são baseadas na norma NBR-6492

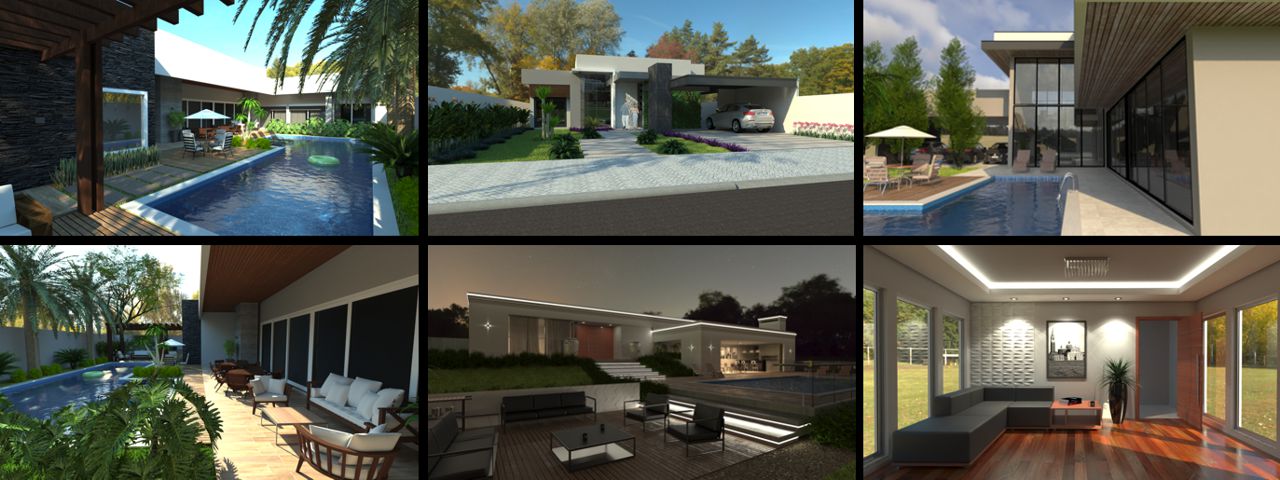

Renderização de imagens

O ArchiStation® PRO possui integrado o LuxCoreRender, um software de renderização que utiliza algoritmos de última geração para simular o fluxo de luz de acordo com  equações físicas, produzindo imagens realistas de qualidade fotográfica,   luxcorerender.org.

Também há suporte para o Pixar® Renderman®, um dos mais conceituados softwares para criação de imagens digitais, amplamente utilizado em produções cinematográficas.

Um clique sobre ícone Renderizar faz o ArchiStation criar um arquivo com a geometria e enviar ao renderizador para processar a imagem.
Além disso, você poderá exportar seu projeto para os formatos COLLADA *.dae, .OBJ ou .DXF e abrir em seu programa de renderização favorito.

Plantas humanizadas

O mesmo modelo tridimensional usado para geração das plantas pode ser decorado com móveis e renderizado para a criação de uma planta humanizada. As paredes serão cortadas e arrematadas  automaticamente de acordo com a altura da seção configurada.

Planta humanizada

Exemplo de planta humanizada renderizada com o LuxCoreRender

Isométricas humanizadas

Da mesma forma, renderizando em perspectiva, será possível criar uma isométrica humanizada. Acesse o tutorial na Base de conhecimento: Renderizando plantas humanizadas.

Isométrica humanizada Exemplo de isométrica humanizada

Tabelas de Quantitativos de material

A modelagem BIM também trás a possibilidade da geração de tabelas com Quantitativos de material. A qualquer momento de desenvolvimento do projeto, obtenha  uma tabela completa com os items lançados no projeto. Você poderá exportar a tabela para os formatos .XML, .XLS, .HTML e .JSON. Também há a possibilidade de abrir a tabela diretamente no Microsoft Excel.



Quantitativo de material

Crie componentes inteligentes usando scripts ASX

Utilize a interface programável integrada ao ArchiStation® para expandir suas possibilidades criando novos comandos e componentes sensíveis ao contexto utilizando uma linguagem próxima ao C++.
Mesmo aqueles que não são programadores podem usufruir da tecnologia ASX utilizando os componentes prontos disponíveis na biblioteca do programa.

Criando componentes ASX

Interface de programação ASX e o objeto paramétrico Escada rolante criado através de script

Veja também:

Projetos de exemplo:

Habitação Unifamiliar-1 (4.2 MB)
Habitação Unifamiliar-2 (3.8 MB)
Projeto Exemplo-1 (1.7 MB)
Projeto Exemplo-2 (1.2 MB)

Para visualizar os projetos de exemplo é necessário instalar o
Adobe Reader.
