Pisos e Revestimentos

Neste tutorial vamos demonstrar como aplicar pisos e revestimentos sobre lajes e paredes e também o passo a passo para criar um novo estilo de revestimentos a partir de uma imagem

Aplicando revestimentos

Os comandos Pisos e Revestimentos estão localizados na aba PAREDES, menu Anexos. Você poderá aplicar revestimentos nas laterais de Paredes e na parte inferior de Lajes.

  1. Clique sobre o botão Revestimentos Revestimentos;
  2. No menu, clique sobre o botão Abrir componentes de arquivo;

            Abrir componentes de arquivo
  3. Selecione um dos arquivos de coleção e em seguida selecione o estilo de revestimento desejado;

            Abrir revestimentos

  4. Clique em OK para confirmar a seleção;
  5. Coloque em modo de visualização de Perspectiva ortogonal Ortogonal ou Perspectiva cônica Cônica;
  6. Clique sobre as laterais das paredes ou o lado inferior das lajes que deseja aplicar ou alterar o revestimento.

            Aplicando revestimento
            Clique sobre as laterais das paredes para aplicar o revestimento selecionado

Aplicando pisos

O processo para aplicação de pisos é bem similar ao de revestimentos.

  1. Clique sobre o botão Pisos Pisos;
  2. No menu, clique sobre o botão Abrir componentes de arquivo;

            Abrir componentes de arquivo
  3. Escolha um dos arquivos de coleção da biblioteca e em seguida selecione o estilo de piso desejado;
  4. Clique em OK para confirmar a seleção;
  5. Clique sobre as lajes que deseja aplicar ou alterar o piso.

            Aplicando pisos
            Clique sobre as lajes que deseja alterar o piso;
            Observe a mudança do nome do piso na indicação de ambiente.

Criando novos estilos de pisos e revestimentos

Eventualmente, você precisará criar novos estilos de Pisos ou Revestimentos que não constam na biblioteca para personalizar seu projeto. Você poderá utilizar imagens ou cores para criar novos estilos. Se você ainda não possuir a imagem do revestimento desejado, poderá obtê-la no site do fabricante, procurar em sites especializados em texturas, ou pesquisar nas imagens do Google. Os melhores resultados são obtidos quando a imagem for "sem emendas", ou seja, quando várias imagens forem colocadas lado a lado, as emendas não devem ser aparentes ao observador.

DICA: Para obter imagens sem emendas, recomendamos pesquisar nas imagens do Google itens em inglês associados a palavra Seamless, como por exemplo: “Roof Seamless”, “Wood Seamless”, “Floor Seamless”, etc.
  1.  O primeiro passo para criar um novo Piso ou Revestimento é criar e configurar o Material que será associado com a aparência do componente. No Quadro lateral, acesse a guia Materiais.
  2.  Clique sobre o botão Criar um novo material Novo material.

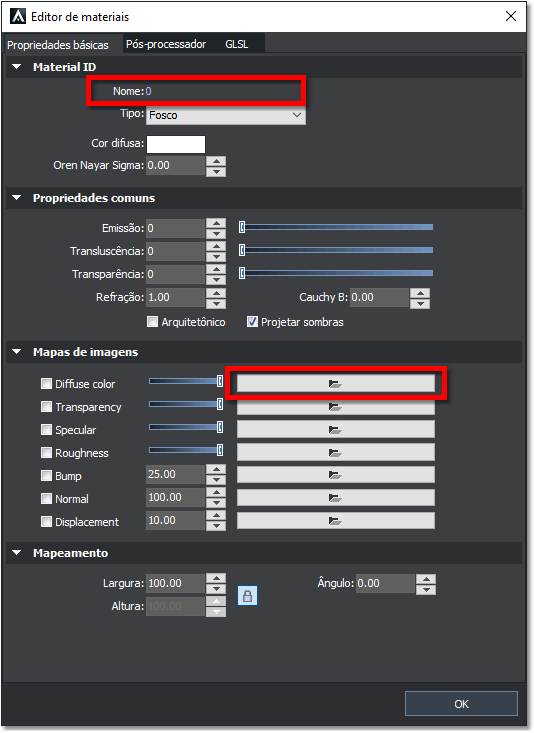

  3. Na janela do Editor de Materiais, guia Material ID, identifique o material na propriedade Nome.

            Material do revestimento
  4.  Na guia Mapas de Imagens, procure pela propriedade Diffuse color e clique no botão ao lado.
  5.  Indique a pasta e selecione o arquivo de imagem do revestimento.

    DICA: Recomendamos que crie uma pasta única para armazenar todas as imagens, isso facilitará o transporte dos projetos para outros computadores, uma vez que o ArchiStation não salva as imagens utilizadas no projeto.
  6. Na guia Mapeamento, ajuste a Largura e a Altura do mapa. Exemplo: Se sua imagem conter quatro lajotas de 45x45 cm, como dispostas na figura, configure a Largura e a Altura para 90 unidades. Para especificar uma largura diferente da altura, clique sobre o botão Cadeado fechado para abrir o cadeado Cadeado aberto.


    Revestimentos

  7.  Você também poderá especificar um ângulo de Rotação para a aplicação do material. Isso permitirá por exemplo criar um piso de tábuas de madeira dispostas em um ângulo de 45 graus.

    DICA: Ajuste as demais configurações do material. Se necessário pesquise na Ajuda do ArchiSation <F1> sobre o tópico Propriedades dos Materiais.
  8.  Clique em OK para concluir a edição do material.
  9.  Com a aparência do Piso ou Revestimento criado, vamos agora criar o novo estilo. Selecione a aba PAREDES.
  10.  Se deseja criar um novo estilo de Piso, clique sobre o botão Pisos, se deseja criar um novo estilo de Revestimento, clique sobre o botão Revestimentos, ambos localizados no menu Anexos.
  11.  No menu clique sobre o botão Criar um novo estilo de componente Novo componente, localizado no canto inferior direito do menu.

             Criar um novo revestimento
  12. Na janela Criar novo componente, digite um nome para identificar o componente e pressione o botão OK.

            Nome do componente
            Janela Criar novo componente

  13.  Logo a seguir, a janela de configuração do componente é exibida. Na propriedade Aparência, selecione o material criado anteriormente e pressione o botão OK para concluir a edição do componente.

            Propriedades dos revestimentos

O novo estilo deverá agora estar disponível na relação de Pisos ou Revestimentos do projeto.

Salvando o estilo na biblioteca

Você poderá adicionar o estilo na biblioteca para permitir sua fácil utilização em outros projetos.

  1. No Quadro lateral, selecione a guia Componentes.
  2. Na caixa combinada, selecione a categoria desejada, Pisos ou Revestimentos.
  3. Pressione o botão Salvar componentes em arquivo Salvar componentes em arquivoe indique o nome do arquivo, iniciando pelo nome da categoria. Exemplo: "Pisos-Meus pisos" ou "Revestimentos-Meus revestimentos". Evite escolher um nome já existente na biblioteca para evitar a sobreposição e perda dos componentes originais da biblioteca.

Todos os componentes da categoria serão salvos no arquivo em uma nova coleção da biblioteca.
